Cómo se usa el Leica iCS50
Aquí profundizamos: cómo mide, el equipo pieza a pieza, ejemplos reales de medición, un vistazo al interface y los primeros pasos para empezar a medir y vectorizar InSitu.
· cómo mide
Cómo mide: sus tres formas
El iCS50 mide de tres maneras, según lo que necesites en cada momento.
Apunta con el láser y mide al instante, sin accesorios. La mejor forma para medir grandes espacios simples o alcanzar puntos difíciles.
Toca el punto exacto y realiza mediciones con precisión milimétrica, con un instrumento súper manejable.
Llega más lejos y mide a mayor distancia. Evita obstáculos y facilita mediciones en suelo y techo.
· equipo

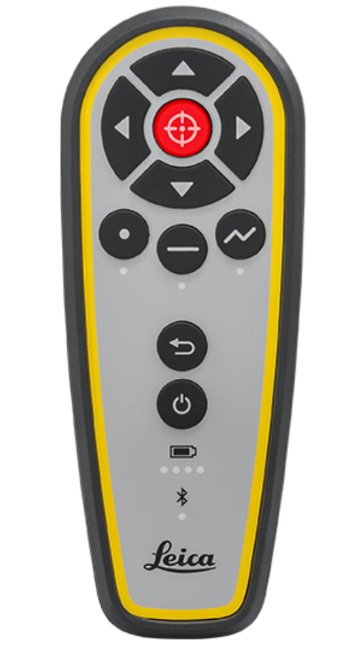

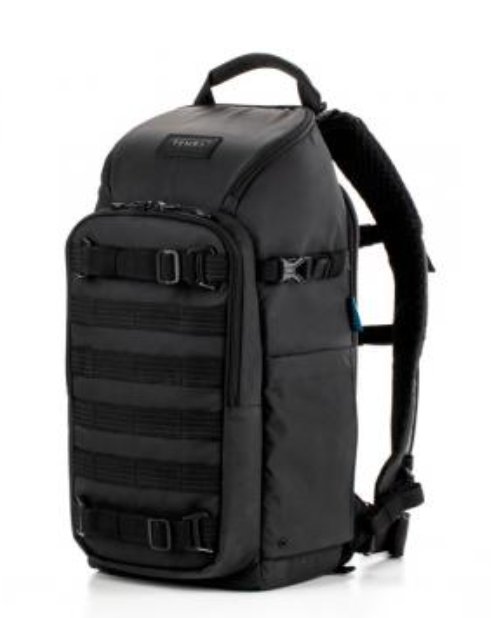

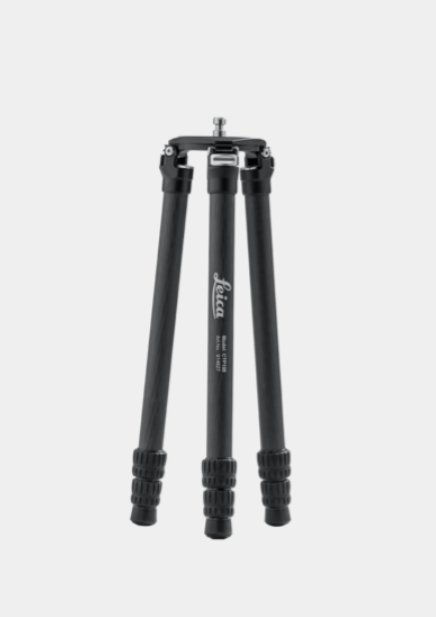

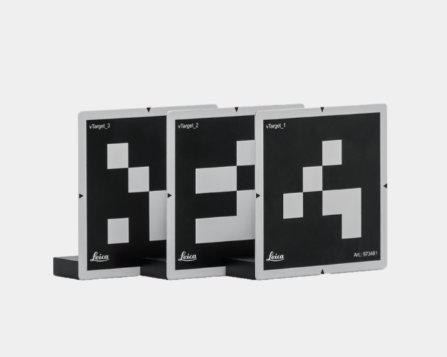

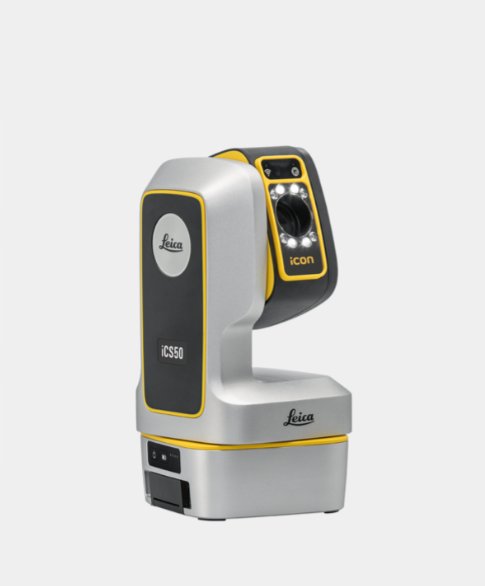

El equipo, pieza a pieza
Desde el unboxing hasta cada componente. Pulsa una foto para verla más grande.
vPole: se pide por separado.
· ejemplos

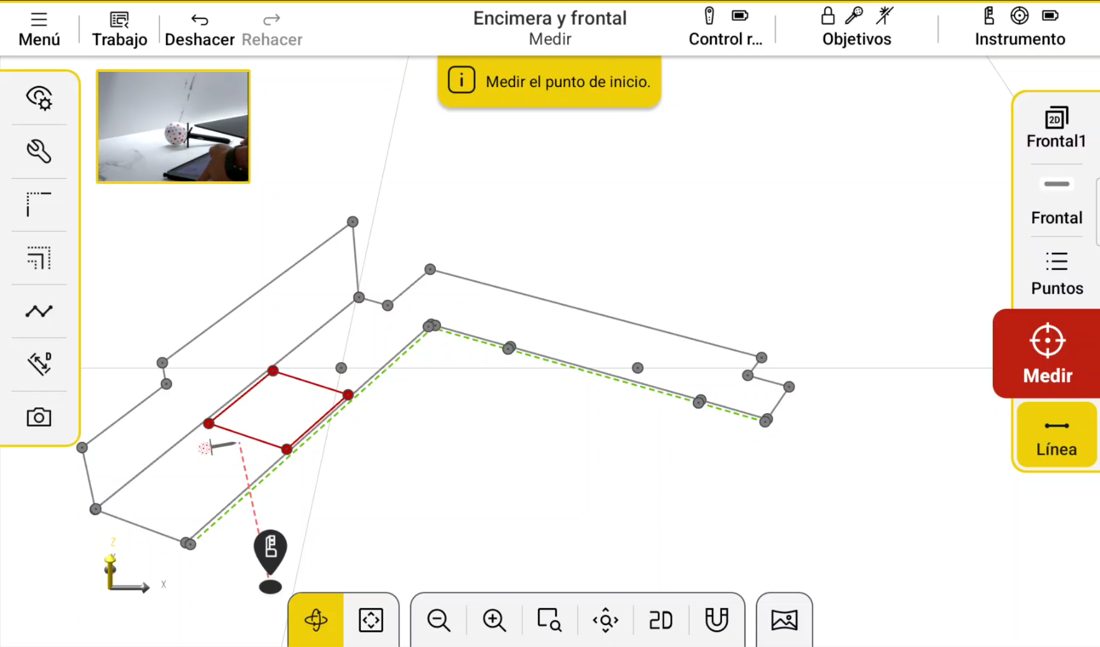

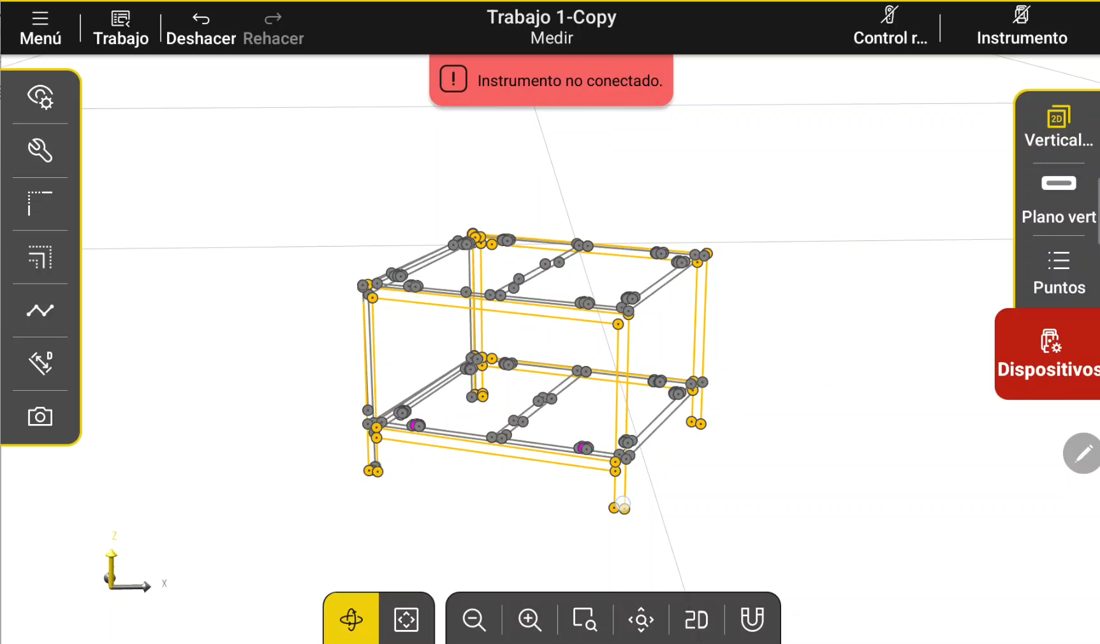

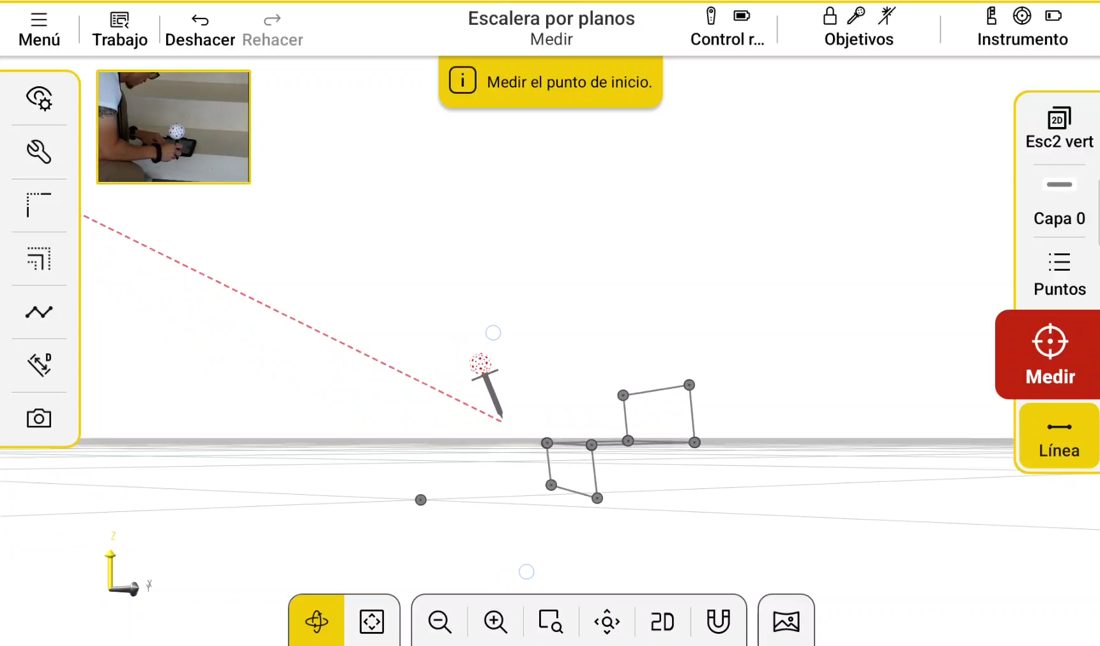

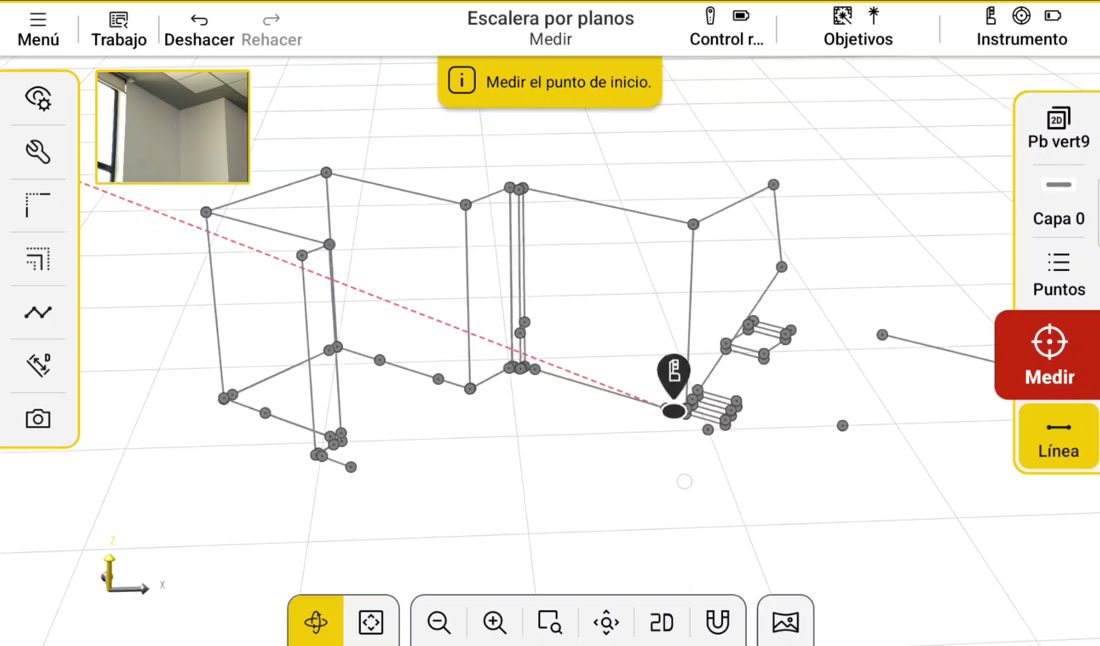

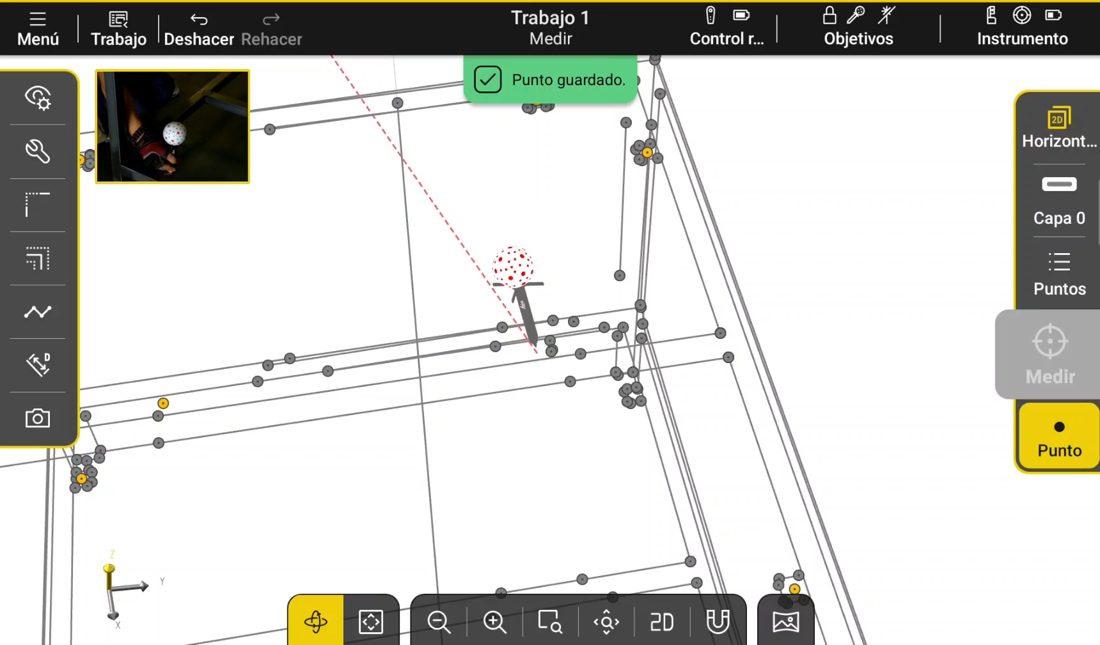

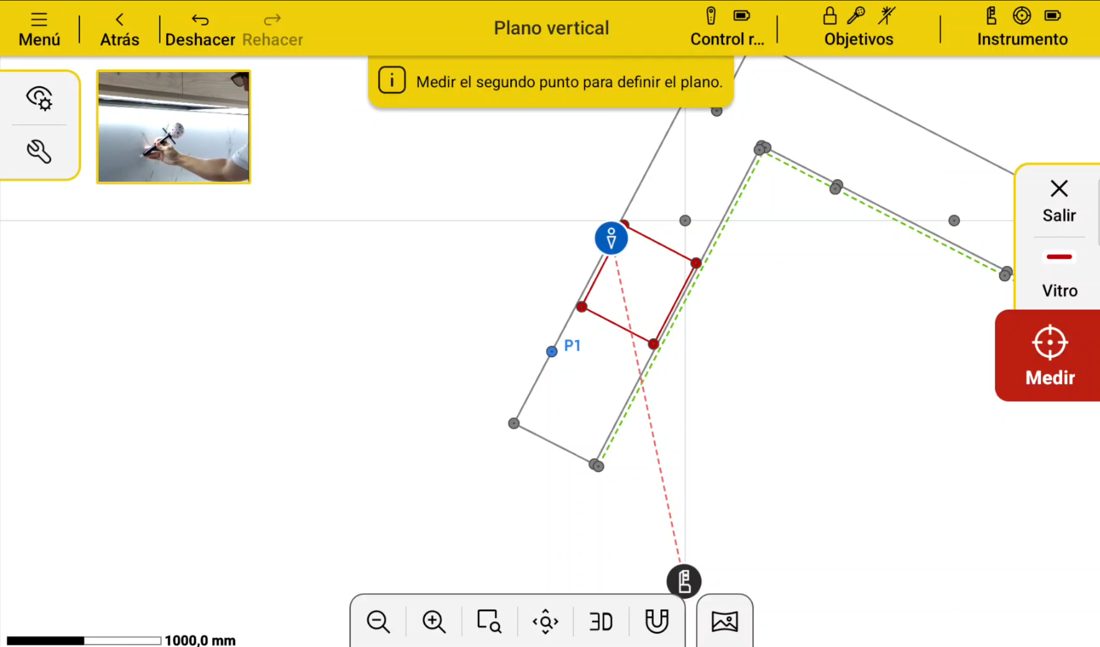

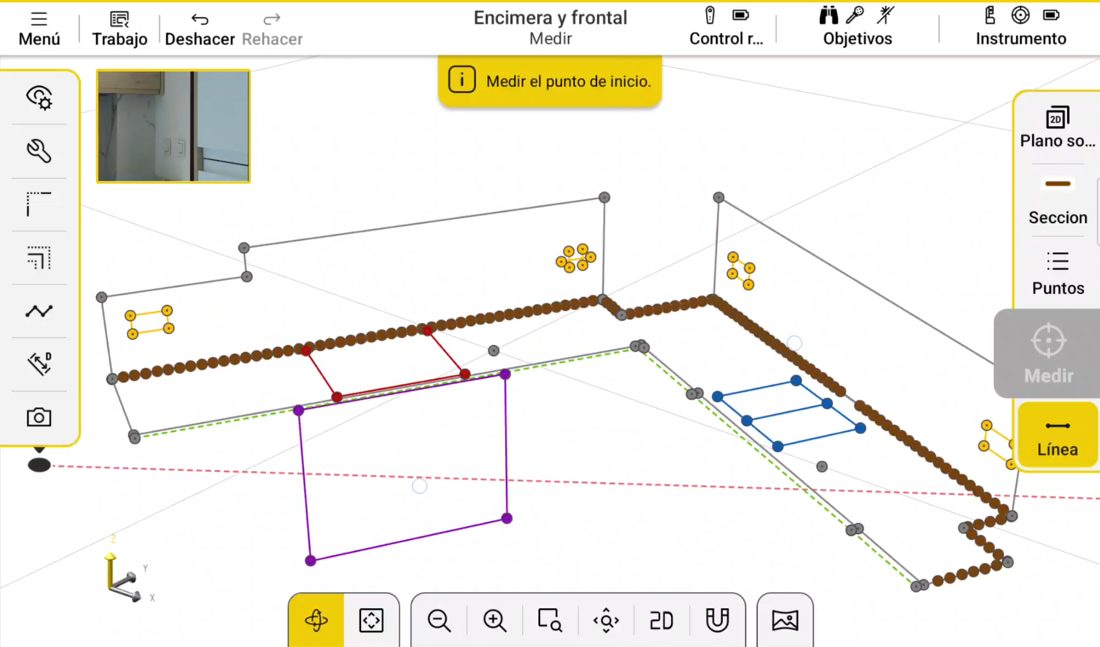

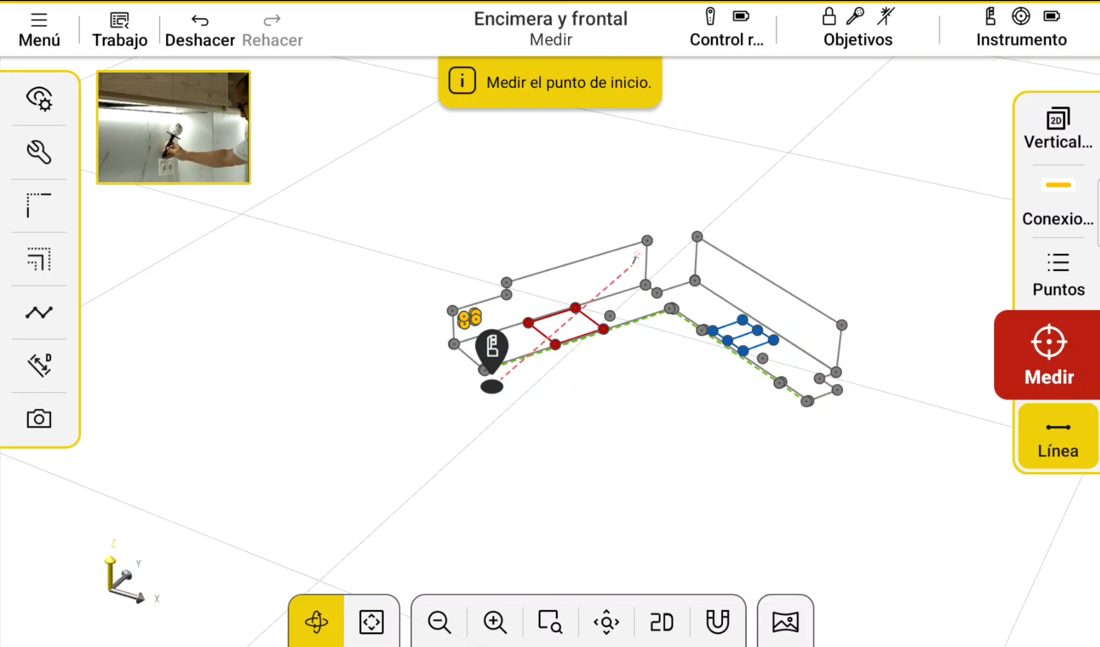

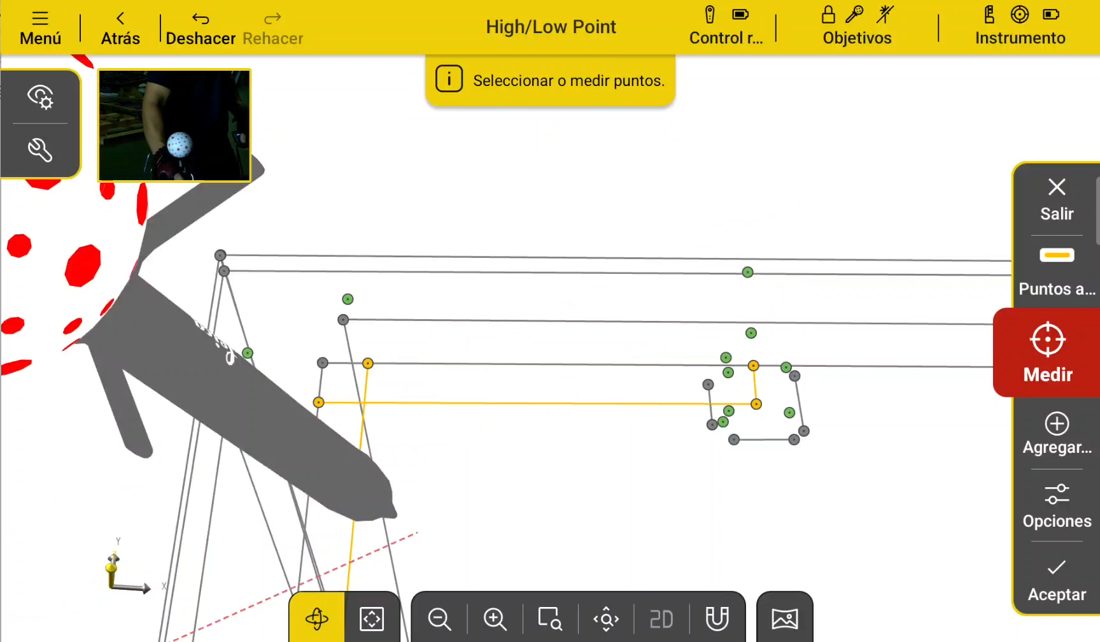

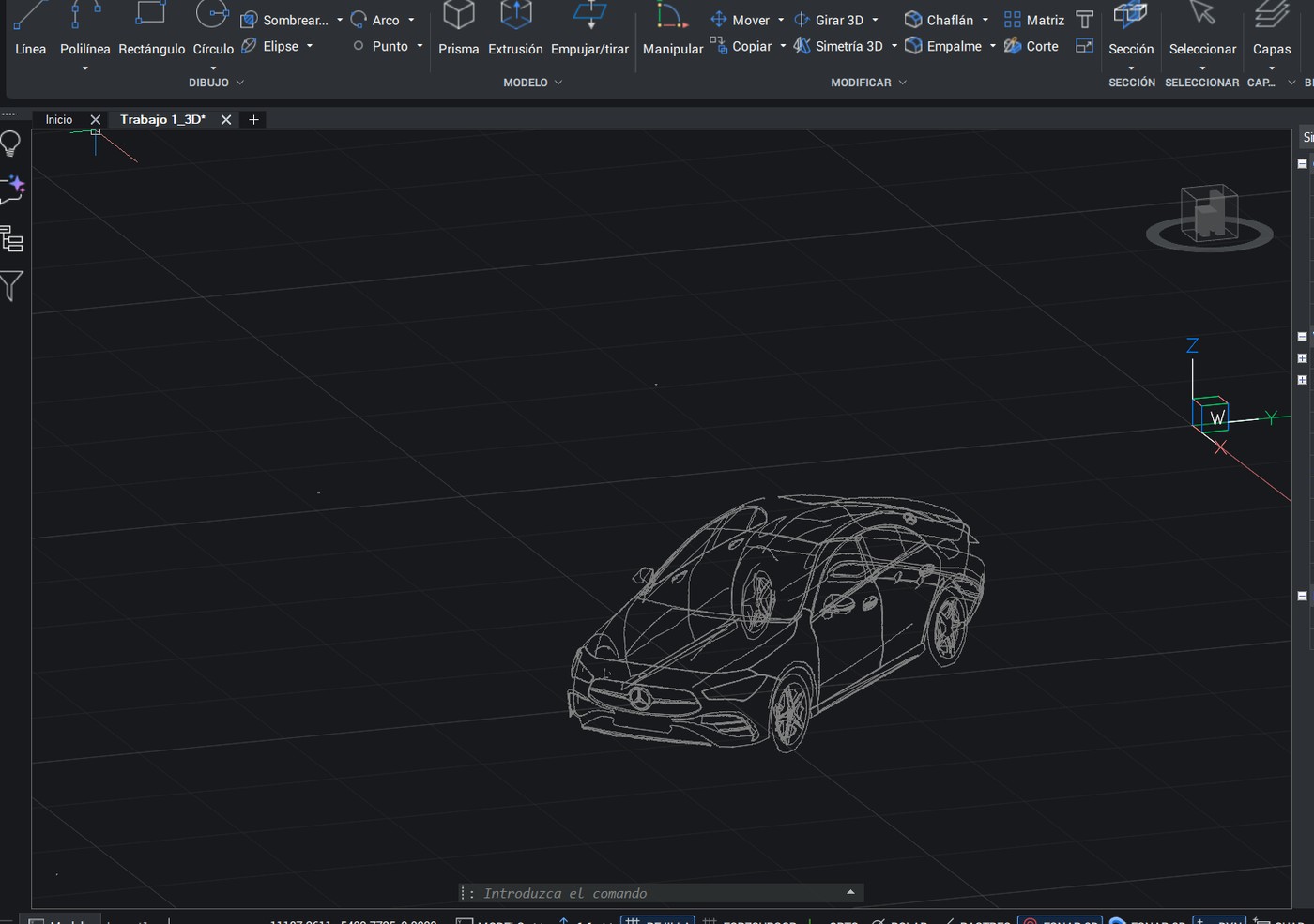

Ejemplos reales de medición
Trabajos reales medidos con el iCS50. Próximamente los acompañaré con vídeos.
No es magia: como ves en los ejemplos, los objetos y espacios se construyen por puntos de unión de líneas. Esos puntos van creando planos, y la sucesión de planos crea objetos o espacios. Ya está. Puedes ser tan preciso como el trabajo lo requiera, o tan rápido como te permita el detalle que necesitas.
· interface

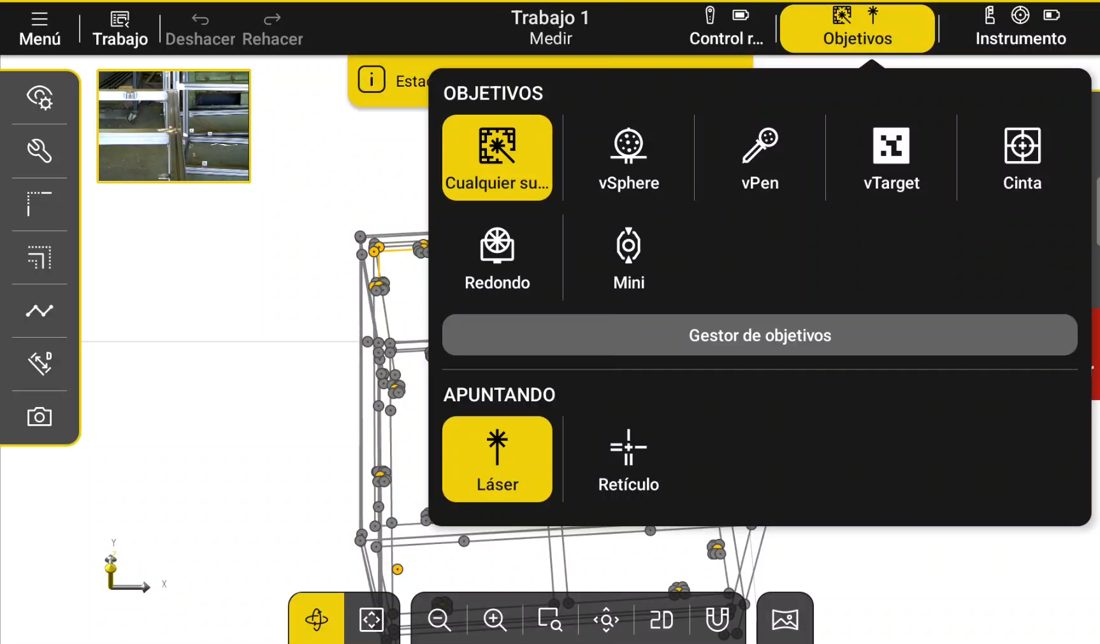

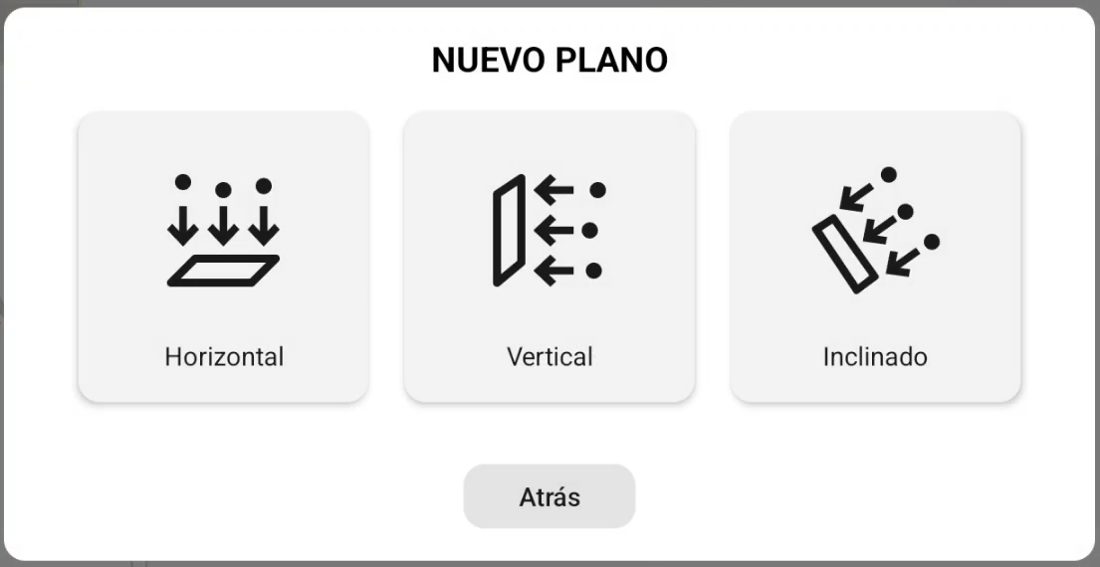

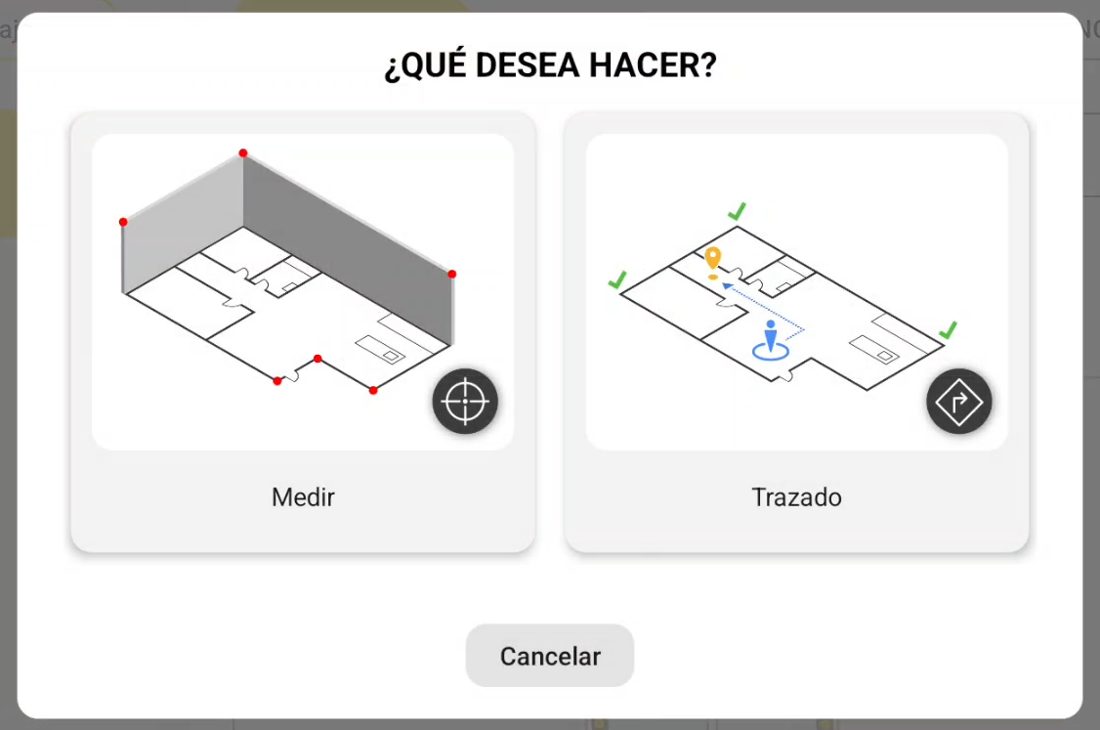

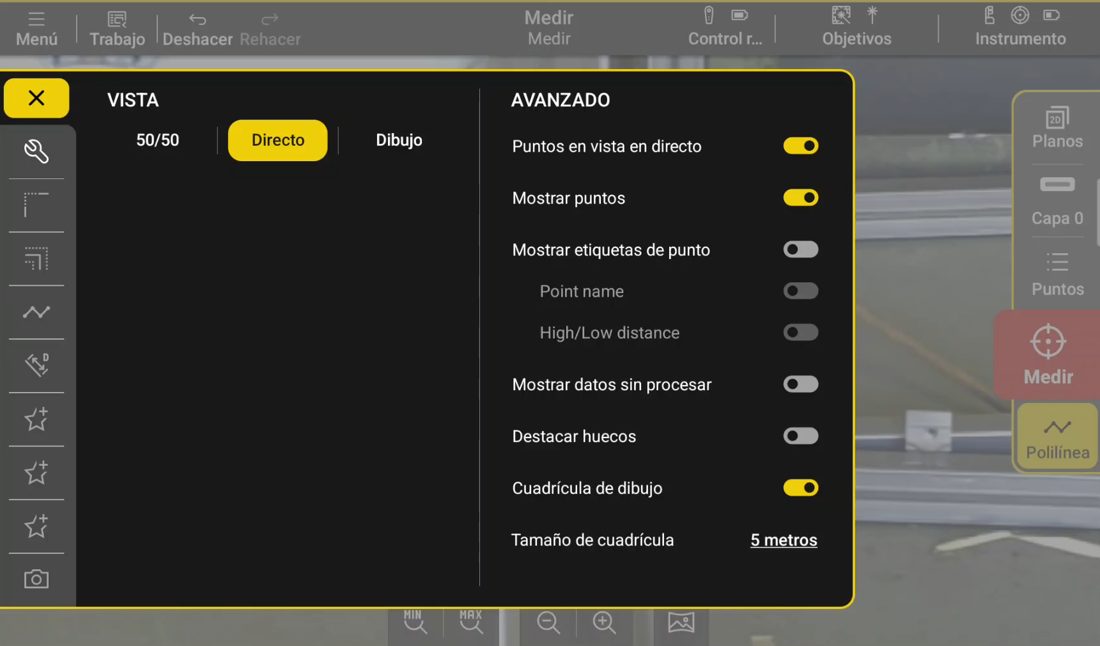

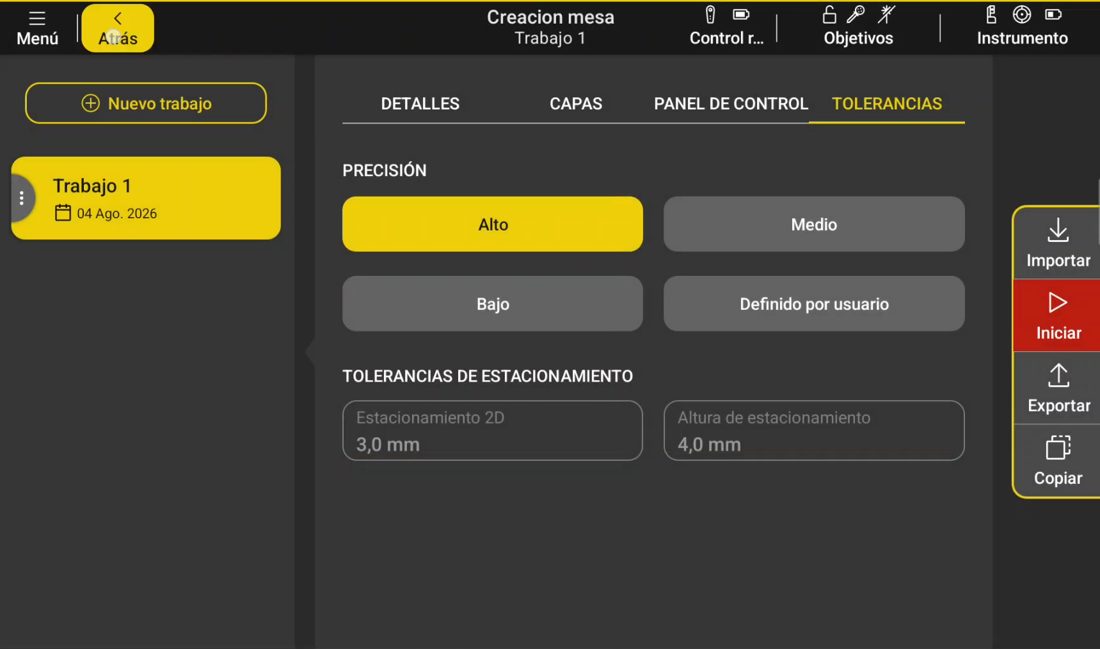

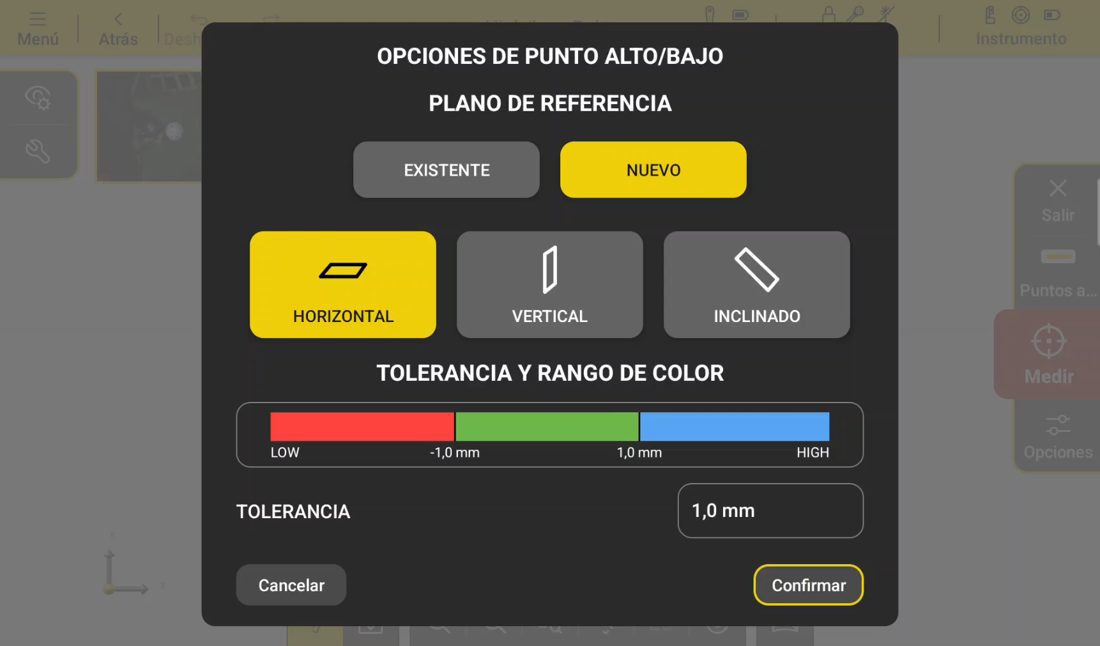

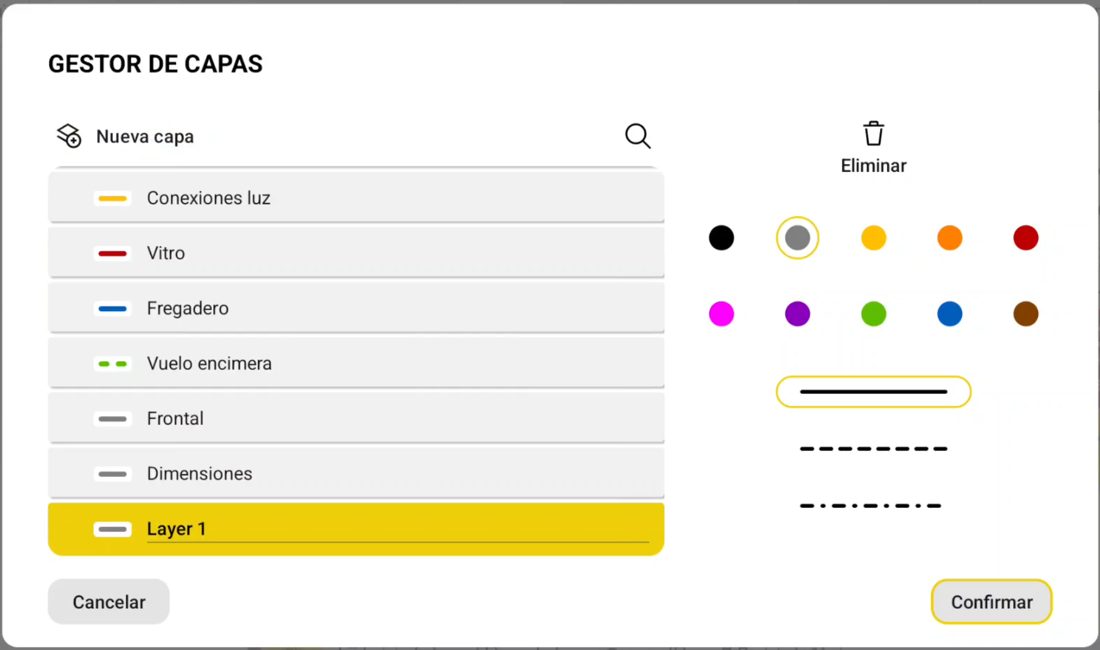

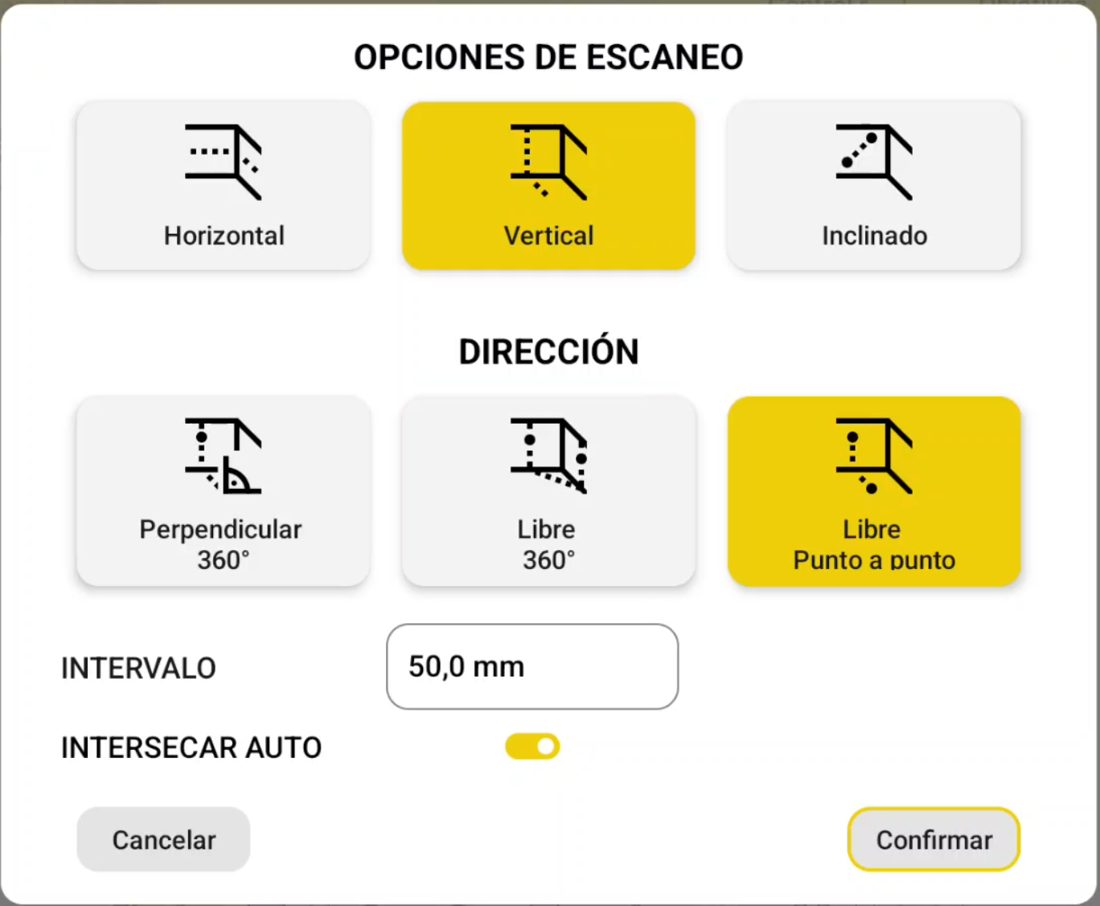

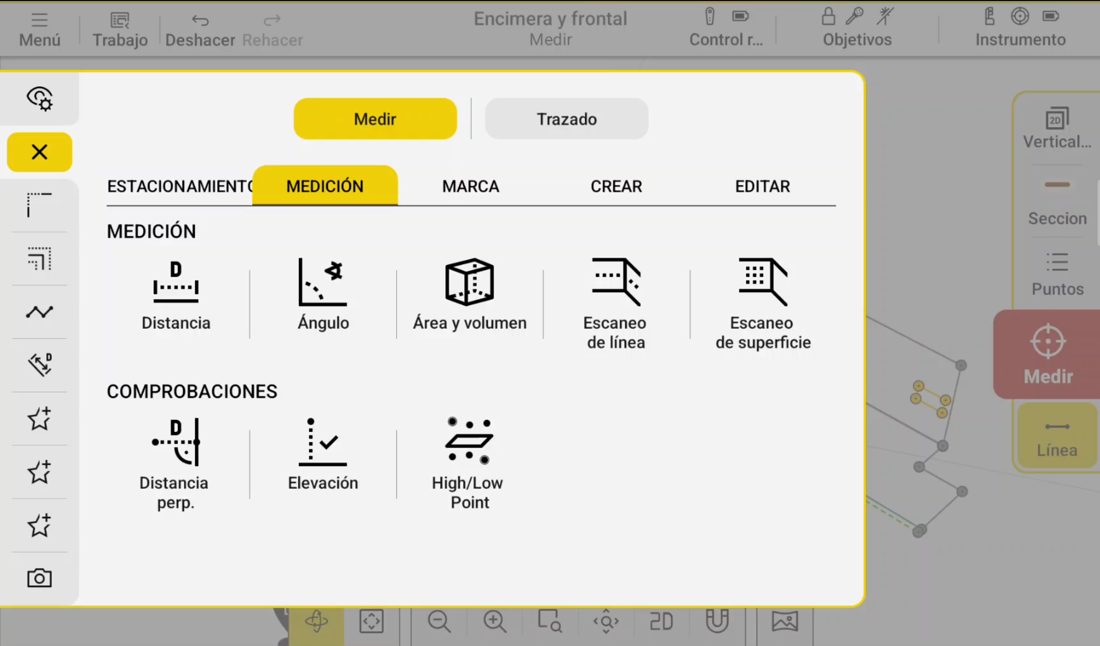

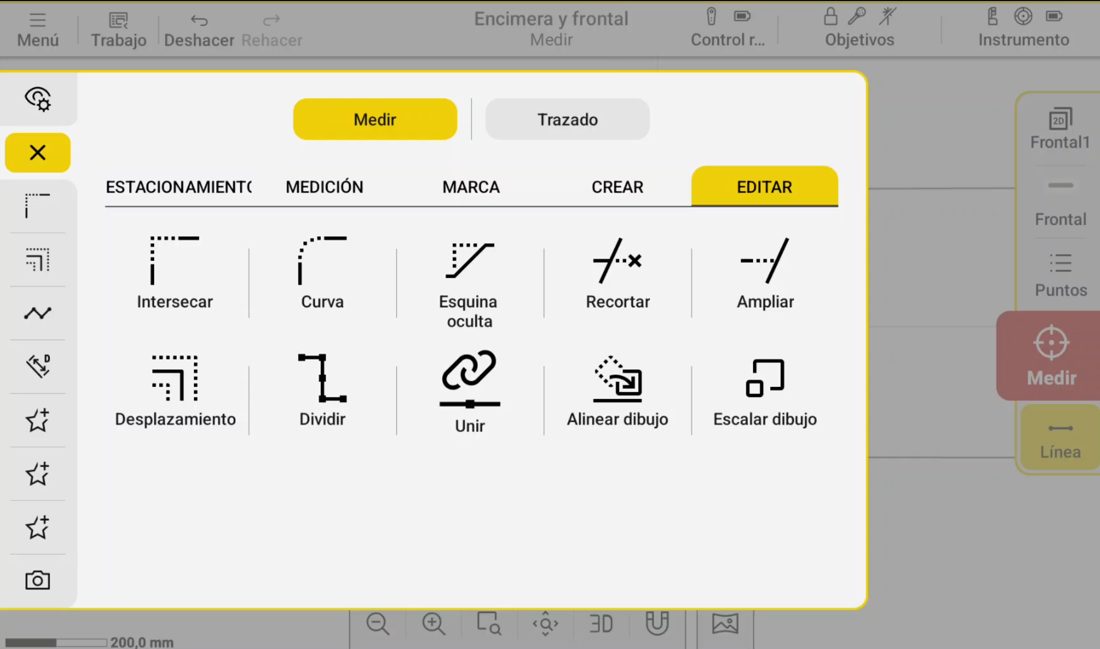

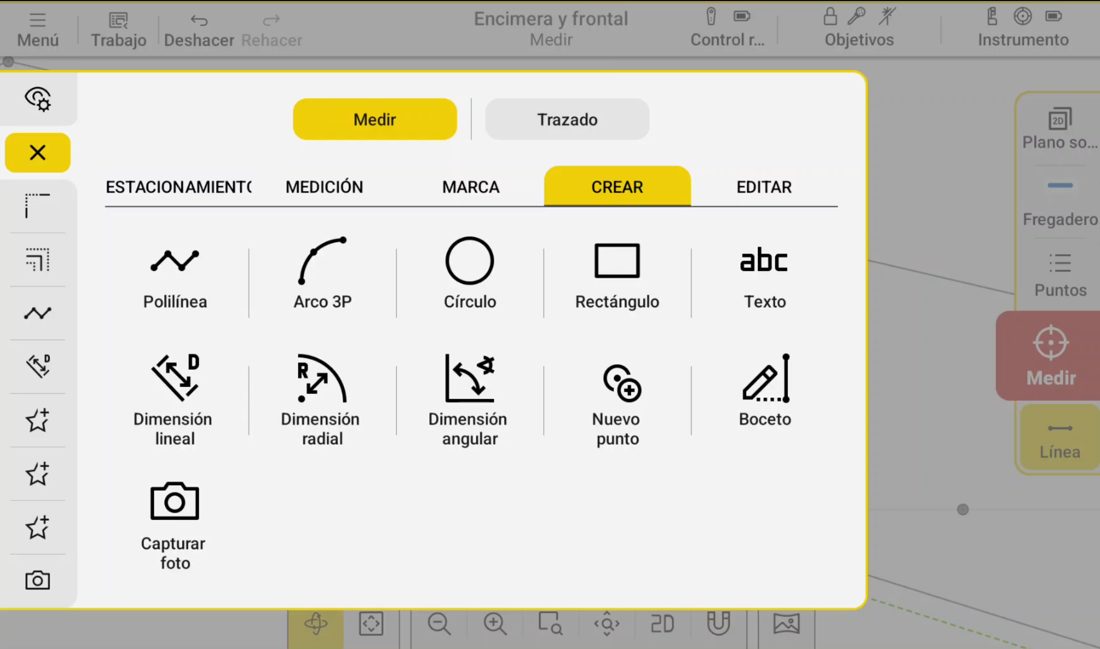

Un vistazo al interface
Capturas del software para que veas lo sencillo que es.
· primeros pasos
Cómo empezar a medir, paso a paso
Una noción básica del método. No importa tu gremio: el proceso es el mismo.
Prepara y estaciona el equipo

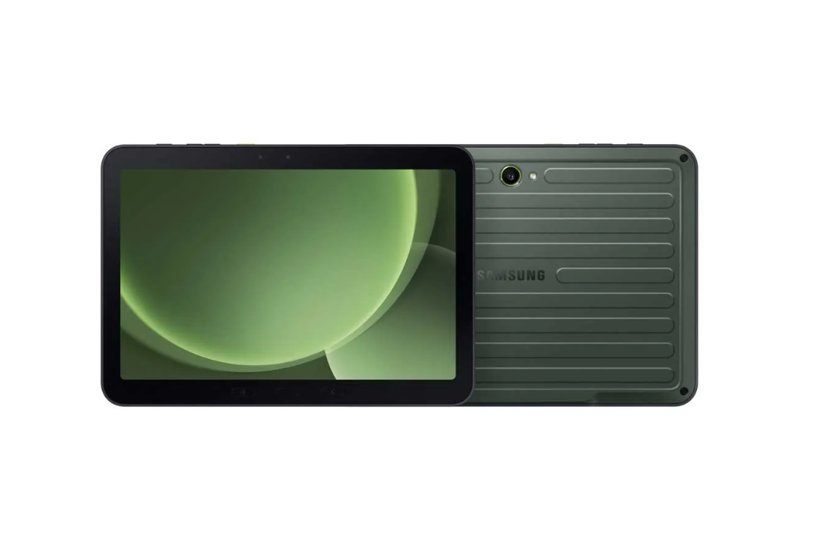

Enciende el iCS50, deja que se autonivele y realiza el estacionamiento automático. Conecta la tablet y ya estás listo.
Mide con láser o vPen
Captura puntos según la geometría y el acceso: láser para superficies visibles, vPen para bordes, esquinas y puntos difíciles.
Revisa y completa en obra

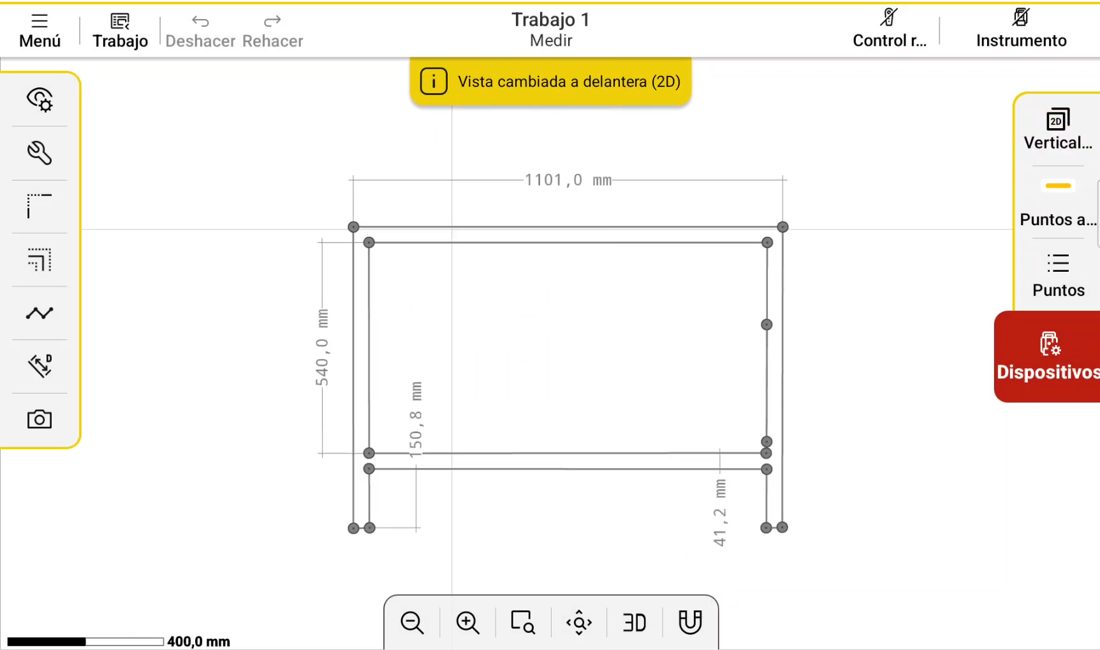

Comprueba el dibujo en 2D o 3D en la tablet y añade cotas, geometrías, redondeos y observaciones antes de terminar.

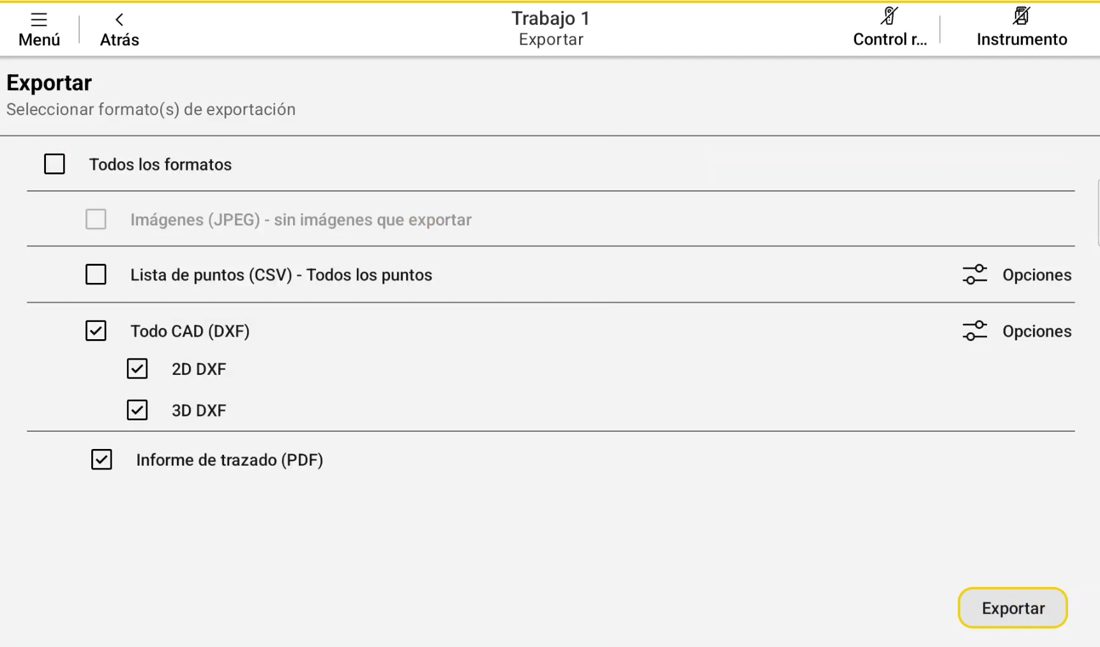

Exporta y comparte
Guarda en formato CAD (DXF, DWG…) y envíalo a oficina, taller o directamente a la máquina CNC.
Texto de referencia — lo ajustamos al método exacto que quieras enseñar.
· vídeos
Vídeos sobre el iCS50
Mis vídeos
Vídeos propios que voy creando para enseñarte el equipo.
Próximamente iré publicando aquí mis propios vídeos.
Vídeos de Leica
Escribe tu duda (por ejemplo «exportar», «encimera» o «MEP») o filtra por gremio.
Todavía no tengo un vídeo para «»
No pasa nada: pregúntame tu duda directamente y te respondo.
Primeros pasos (importar, exportar, crear proyectos, reubicar el equipo…) también aplican a este gremio, son comunes a todo el iCS50.
· preguntas frecuentes
Preguntas frecuentes
Pulsa una pregunta para ver la respuesta.
No. También puedes replantear con el vPen, aunque la distancia es más limitada. Para replantear en el suelo o en el techo, es mucho mejor utilizar el vPole y la vSphere.

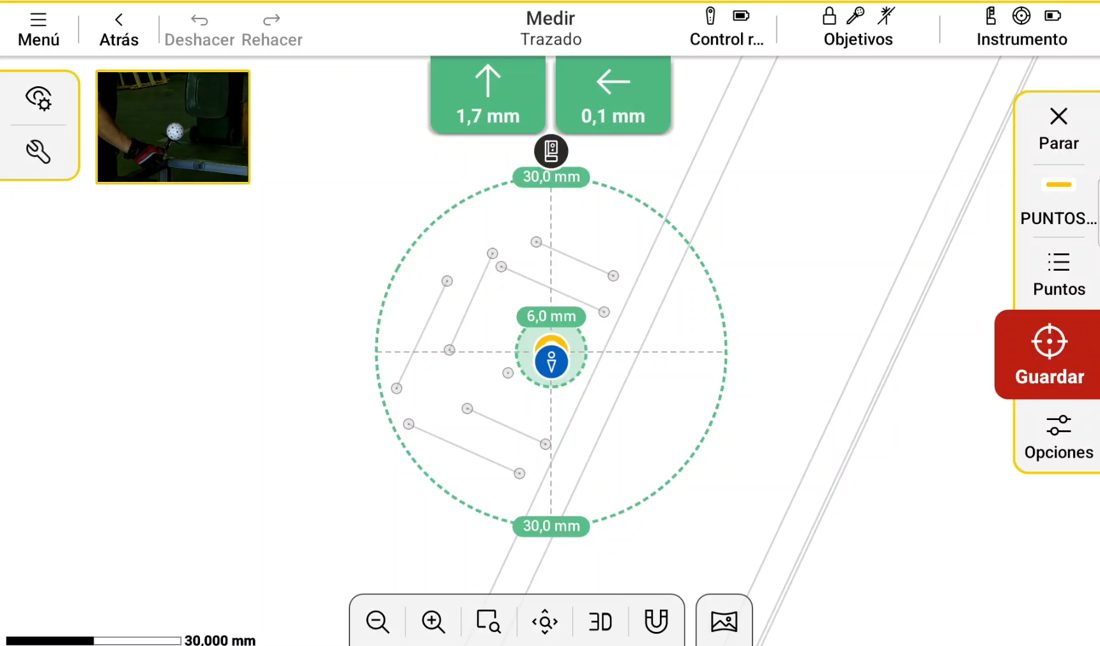

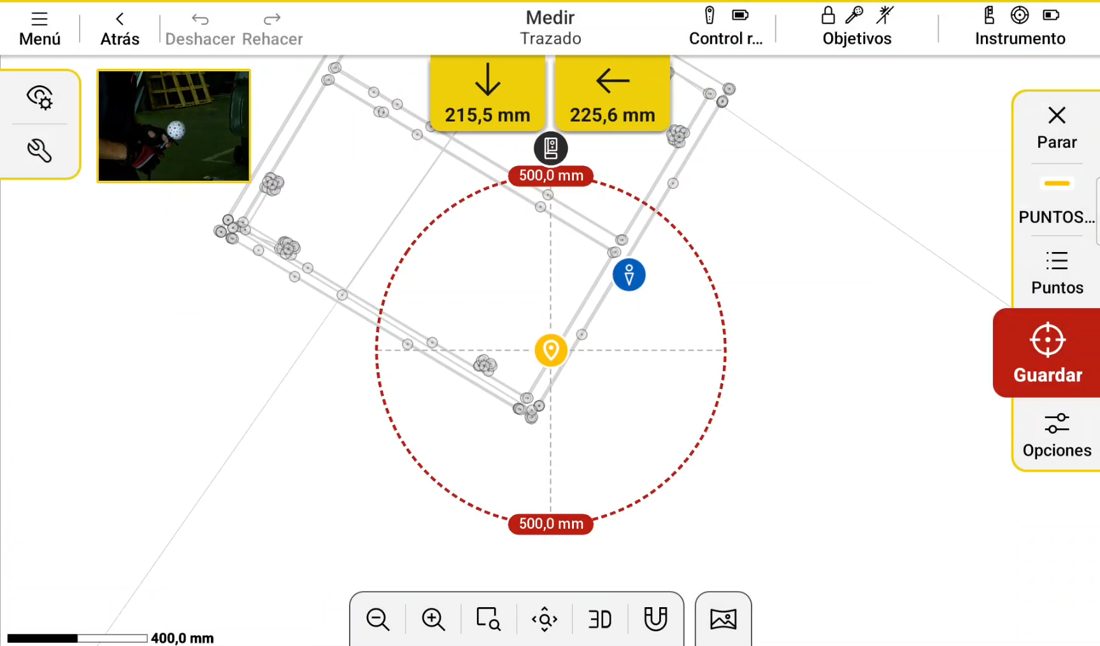

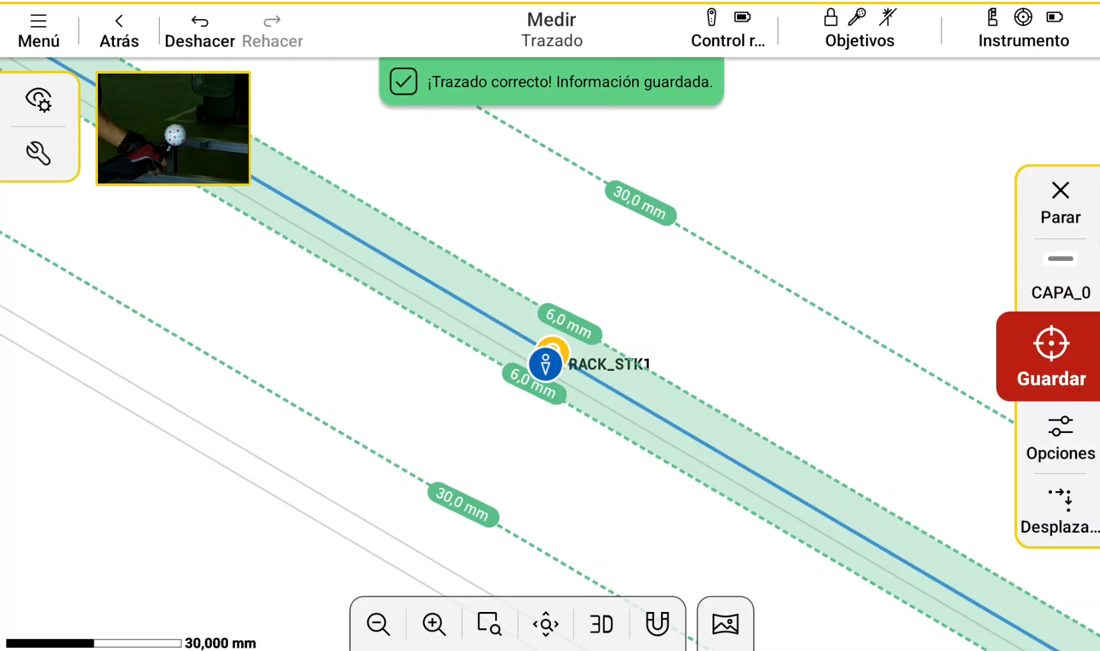

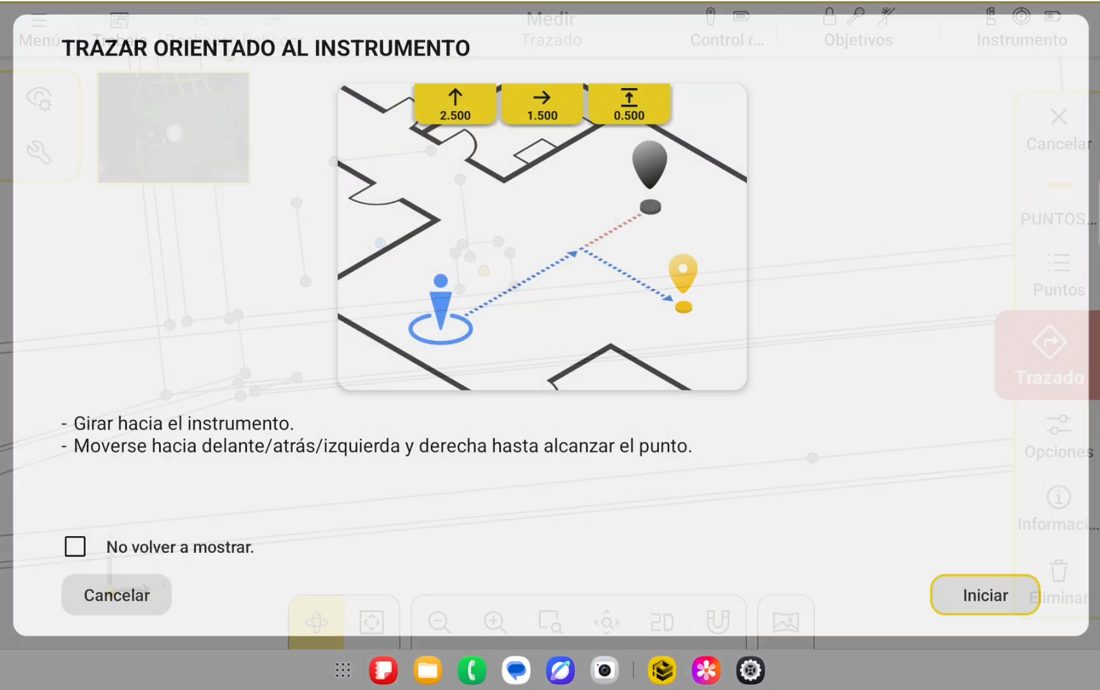

El láser te marca el punto: no puede replantear líneas, pero sí marcarte puntos concretos. Durante el replanteo obtienes indicaciones de dirección hasta situarte exactamente en el punto.
No, no es un escáner: vectoriza mediante puntos. Con el láser o el vPen/vPole se obtienen puntos, y con esos puntos se crean líneas. Está pensado para operar más rápido que un escáner, porque no necesitas editar ni limpiar una nube de puntos: solo mides aquello que quieres evaluar.
Con una metodología básica, sirviéndose de la secuencia punto → línea → plano, con la que crea tanto espacios como volúmenes.
Precisamente es una de sus mejores virtudes: rotundamente no. Las esquinas (puntos de unión de líneas y planos de distinta dirección) se crean solas al intersecar líneas y planos.
Sencillo: primero marcas el plano y después colocas el vPen (por ejemplo) sobre una cara perpendicular al plano y haces una línea; así una vez por lado, cuatro en total. Luego selecciona las líneas que acabas de crear y el asistente las une e interseca automáticamente. Verás que crear es muy fácil y rápido con el iCS50. Te lo mostramos en un vídeo.
